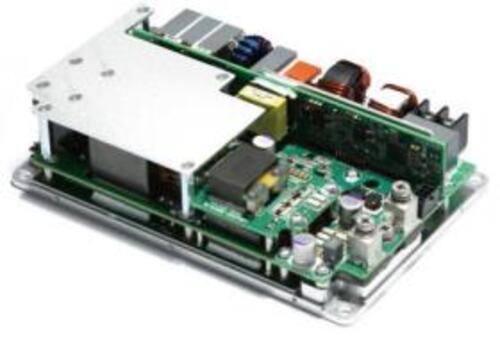

Download：1.5KW DC/DC Converter Module Specification
Features
●Output Power：1.5KW
●Input Voltage：250~450/400~750VDC
●Output rated voltage：13.8VDC
●Output Currant：109A
●Dimensions：180X120X50mm
●Cooling System：Module
●Communication Method：CAN
●Weight: ≦1.6KG
Series Specification
| Item | Part Name | Model Name | Power (W) | Input Voltage (Vdc) |
Output Voltage (Vdc) |
Output Current (A) |
Efficiency | Size (mm) | Cooling system | Weight (Kg) | Certificate |
| 1 | 1.5KW DC/DC CONVERTER |
ATD1K5-380S14-M | 1500 | 250~450 | 13.8 | 109 | ≥95% | 180x120x50 | N/A | 1.6 | GB/T |
| 2 | ATD1K5-540S14-M | 400~750 |
Specification
| Description | Technical specifications | Remark | ||||||||||||||||||||||||||||
| Rated output power | 1.5KW | Peak power1.8KW | ||||||||||||||||||||||||||||
| Input voltage range | 250~450/400~750VDC | |||||||||||||||||||||||||||||
| Output rated voltage | 13.8VDC | Adjustable voltage | ||||||||||||||||||||||||||||
| Rated output current | 109A | |||||||||||||||||||||||||||||
| External Auxiliary power VCC | 9-18VDC | VCC | ||||||||||||||||||||||||||||
| Efficiency | ≥95 ％ | Rated voltage | ||||||||||||||||||||||||||||
| Output voltage ripple | ≤ 500mVPK-PK | |||||||||||||||||||||||||||||
| Output voltage accuracy | ± 1％ | |||||||||||||||||||||||||||||
| Wake up method | CAN, hard wire, high voltage | |||||||||||||||||||||||||||||
| Communication method | CAN-BUS | |||||||||||||||||||||||||||||
| Quiescent Current | ≤2mA | The battery current is consumed in the sleep/stop state. | ||||||||||||||||||||||||||||
| Protection characteristics | Input over and under voltage, output over and under voltage, input anti-reverse connection, output over current and short circuit protection, over temperature protection | |||||||||||||||||||||||||||||
| EMC | GB/T 18655-2010 | |||||||||||||||||||||||||||||
| Operating temperature | -40~85℃ | |||||||||||||||||||||||||||||
| Dimensions | 180x120x50mm | |||||||||||||||||||||||||||||
| Packaging method | Modular | |||||||||||||||||||||||||||||
| Cooling method | Heat sink on the bottom plate | |||||||||||||||||||||||||||||
| Weight | ≤1.6KG | |||||||||||||||||||||||||||||
| CAN byte speed | 250Kbps or 500Kbps | |||||||||||||||||||||||||||||
Structural parameters
Connector information
| Function | Maker | Receptacle model | Plug model | ||||||||||||||||||||
| Control terminal | MOLEX | 43045-0612 | 43025-0600 | ||||||||||||||||||||
| Input | / | M4 binding post | M4 screw | ||||||||||||||||||||
| Output | / | M5 copper pillar | M5 screw | ||||||||||||||||||||
Pinout definition
| Maker | Model | Description | Remark | |||||||||||||||||||||||||||
| MOLEX | 43045-0612 | PIN1 | VCC+ | |||||||||||||||||||||||||||
| PIN2 | Hardwire enable | |||||||||||||||||||||||||||||
| PIN3 | GND | |||||||||||||||||||||||||||||
| PIN4 | CAN-GND | |||||||||||||||||||||||||||||
| PIN5 | CAN-H | |||||||||||||||||||||||||||||
| PIN6 | CAN-L | |||||||||||||||||||||||||||||
| / | M4 binding post | Input positive | IN + | It is recommended to use 2.5mm² wire | ||||||||||||||||||||||||||
| Input negative | IN- | |||||||||||||||||||||||||||||
| / | M5 copper pillar | output positive | OUT + | It is recommended to use 2.5mm² wire | ||||||||||||||||||||||||||
| output negative | OUT - | |||||||||||||||||||||||||||||
